Опорные ролики автобетоносмесителя: когда регулировка уже не решает проблему
Опубликовано: 16.10.2026
Барабан автобетоносмесителя — это массивный вращающийся резервуар, вес которого с загрузкой легко превышает десятки тонн. Всю эту значительную нагрузку принимают на себя опорные ролики и бандажи. Пока геометрия узлов сохраняется, мелкие отклонения устраняются поворотом эксцентриковых осей. Но у этого механизма есть предел. Наступает момент, когда регулировка лишь маскирует дефект, а деталь требует безотлагательной замены.
Конструкция и нагрузка: почему ролики страдают в первую очередь
Проверяя состояние опорных роликов , важно одновременно оценить посадочные места, соосность и характер износа барабана.

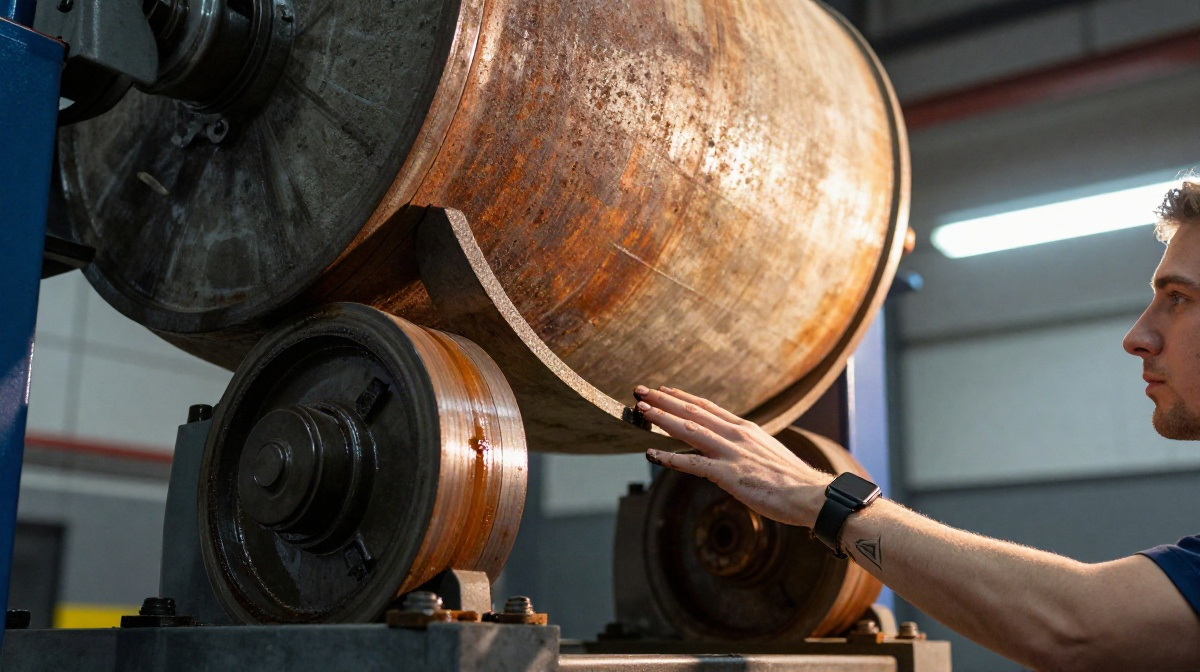

Бандаж барабана катится по роликам. Трение качения сопровождается огромным давлением: пятно контакта невелико, а вес приходящейся на него массы огромен. При долгой работе в условиях абразивного износа (цементная пыль, песок) поверхности неизбежно истираются. Изнашиваются не только сами ролики, но и посадочные места под подшипники, а также эксцентриковые втулки.
Ролики принимают на себя комбинацию радиального и осевого усилия, что делает их самым уязвимым элементом ходовой части миксера.
Как работает эксцентриковая регулировка и в чем ее иллюзия

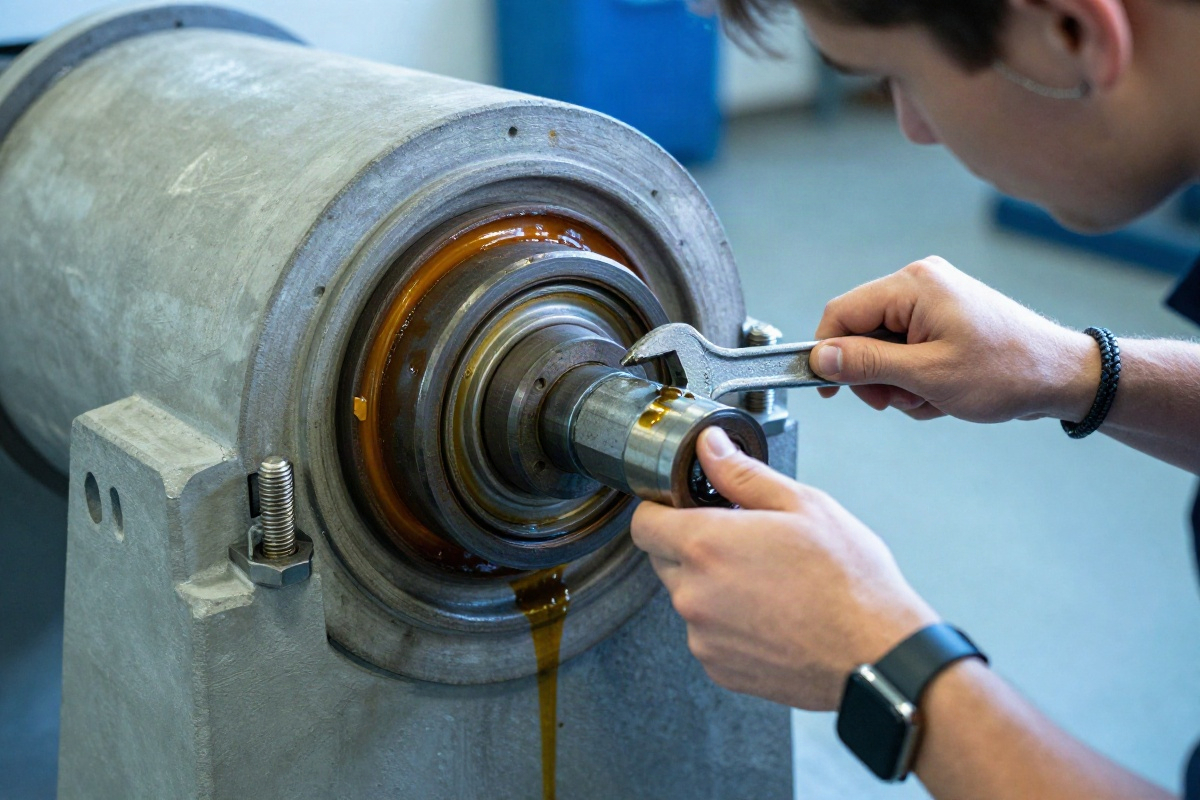

При штатной эксплуатации бандаж и ролик изнашиваются равномерно, зазор между ними увеличивается. Ослабление контакта приводит к биению, вибрациям и повышенной нагрузке на подшипники. Механик ослабляет стопорные болты и поворачивает эксцентриковую ось специальным ключом. Ролик смещается вверх или вниз, плотнее прижимаясь к бандажу. Зазор исчезает, барабан вращается ровно.
Однако регулировка — это лишь сдвиг геометрической оси. Она работает до тех пор, пока износ затронул только диаметр, но не нарушил форму детали. Как только на поверхности появляется глубокая канавка, овальность или ступенька, эксцентрик становится бесполезным.
Симптомы, при которых крутить эксцентрик уже поздно
Определить предельное состояние опорного ролика можно без сложной диагностики — достаточно наблюдать за работой узла и провести базовые измерения.

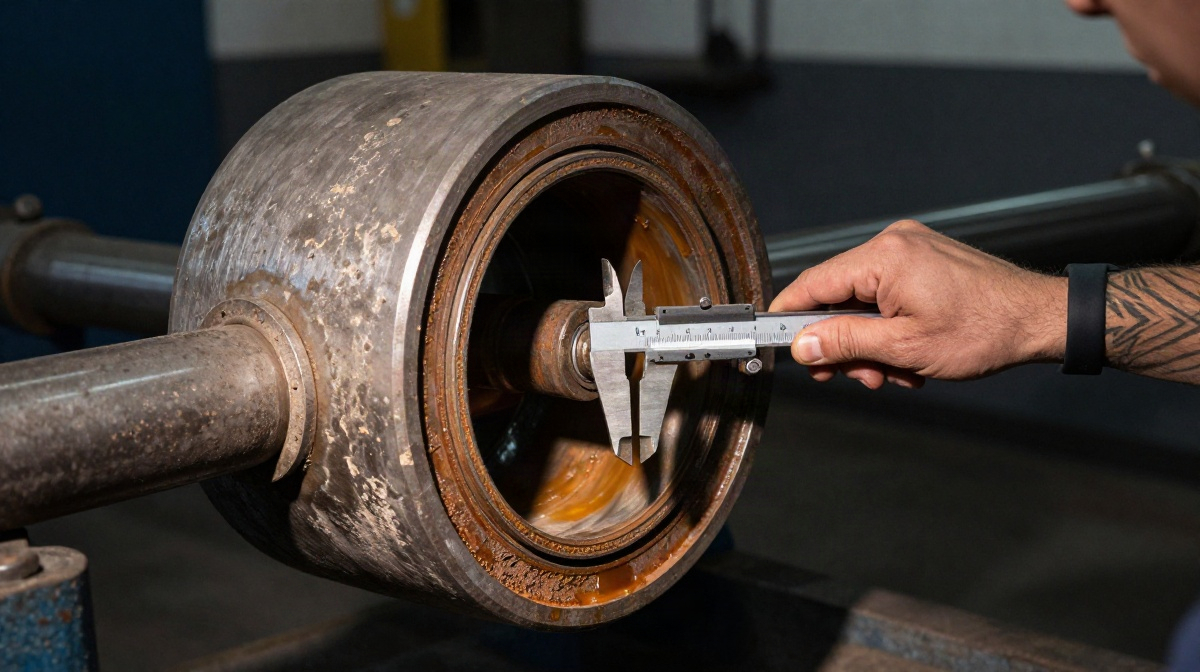

1. Глубокая кольцевая канавка на поверхности
Если на ролике или бандаже сформировался выраженный желоб, регулировка может привести к тому, что кромки этого желоба начнут врезаться в сопряженную деталь. Пятно контакта из линейного превратится в точечное с огромным контактным напряжением. Результат — ускоренное крошение металла по краям канавки и риск разрушения бандажа.
2. Овальность и конусность
Неравномерное истирание превращает круг в овал. При прокручивании такого ролика барабан начинает «ходить» вверх-вниз. Эксцентриковая настройка выравнивает зазор только в одной точке, а при повороте барабана на 90 градусов снова появится биение. Конусность еще опаснее: она вызывает осевое сползание барабана, выгружая всю нагрузку на упорный ролик и раму.
3. Разрушение торцов и выкрашивание металла
Усталостное разрушение поверхности (питтинг) выглядит как мелкие раковины и отслаивания металла. Если торцы ролика начинают крошиться, деталь теряет несущую способность. Дальнейшая эксплуатация неизбежно приведет к заклиниванию подшипника или разрыву ролика.
4. Критический износ посадочного места под подшипник
Иногда сама поверхность катания ролика еще терпима, но внутреннее кольцо подшипника провернулось на оси. В таком случае регулировка устранит люфт бандажа, но биение внутри самого ролика останется, сопровождаясь сильным нагревом и стуком.
Диагностика: как отличить устранимое от смертельного
Для объективной оценки состояния узла требуется снять защитные кожухи, очистить детали от затвердевшего раствора и провести измерения индикаторной стойкой и штангенциркулем.
| Параметр диагностики | Допустимое состояние (регулировка возможна) | Критическое состояние (требуется замена) |
|---|---|---|
| Отклонение от круглости (овальность) | До 1,0–1,5 мм | Более 2,0 мм |
| Глубина кольцевой канавки | Менее 1,0 мм (нет острых кромок) | Более 1,5 мм или наличие ступеньки |
| Конусность профиля | Менее 0,5 мм на длине ролика | Более 1,0 мм |
| Люфт в подшипниковом узле | Минимальный, исчезает после затяжки | Заметный осевой и радиальный, стук при прокручивании |
Если измерения показывают значения из правой колонки, попытка регулировки только усугубит ситуацию. Перераспределение нагрузки на оставшийся «здоровый» участок приведет к локальному перегреву и усталостному разрушению металла.
Регулировка компенсирует равномерное истирание. При геометрическом разрушении профиля настройка лишь переносит точку максимального напряжения, ускоряя поломку.
Типичные ошибки при обслуживании опорных узлов
Сокращению ресурса роликов часто способствуют нарушения регламента эксплуатации и обслуживания.
- Нарушение парности твердости. Ролик должен быть немного мягче бандажа (разница по Бринеллю около 30–40 единиц). Это сделано для того, чтобы более дешевая и простая в замене деталь брала на себя основный износ. Если установить ролик высокой закалки, он «проест» бандаж барабана, и тогда потребуется демонтаж барабана — операция несоизмеримо более дорогая.
- Игнорирование смазки. Конические подшипники опорных роликов работают в адских условиях. Недостаток смазки или использование несоответствующей консистентной смазки ведет к перегреву. Смазка вытекает, подшипник клинит, ролик проворачивается на оси — и узел отправляется в утиль.
- Перекос при монтаже. Если после замены ролика оси не выставлены строго параллельно оси барабана, возникает кромочный контакт. Металл стирается в разы быстрее, появляется конусность.
- Мойка барабана кислотой. При очистке от налипшего бетона иногда используют соляную кислоту. Ее попадание на рабочую поверхность ролика и бандажа инициирует коррозионное точечное разрушение закаленного слоя.
Алгоритм замены опорных роликов: практические шаги
Когда вердикт вынесен, деталь необходимо заменить. Процесс требует аккуратности и соблюдения строгой последовательности.
- Подготовка. Барабан должен быть пустым и очищенным. Миксер устанавливается на ровную площадку, под раму выставляются надежные упоры.
- Разгрузка барабана. С помощью домкрата или гидравлического подъемника барабан приподнимается настолько, чтобы снять нагрузку с передних опорных роликов. Упорный ролик при этом должен оставаться в контакте для страховки от осевого смещения.
- Демонтаж узла. Отворачиваются стопорные болты эксцентриковой оси. Ось проворачивается для ослабления контакта, после чего ролик в сборе с подшипниковыми стаканами извлекается из рамы.
- Замена компонентов. На прессе выпрессовываются старые конические подшипники. Посадочное место очищается от продуктов износа и коррозии. Запрессовываются новые подшипники с обязательным контролем натяга. Если изношено само отверстие в ролике, деталь подлежит безусловной замене — не стоит пытаться развернуть отверстие и поставить втулку, это снизит несущую способность.
- Установка и первичная настройка. Узел ставится на место. Эксцентрики устанавливаются в среднее положение, обеспечивая возможность регулировки в обе стороны в будущем. Фиксируются стопорные болты.
- Опускание барабана и финальная регулировка. Нагрузка возвращается на ролики. Механик контролирует пятно контакта (оно должно быть ровным, без ухода на кромки) и при необходимости корректирует положение эксцентриков.
Правило парной замены
Опорные ролики на одной оси барабана часто рекомендуют менять комплектом после проверки износа и требований производителя. Установка одного нового ролика рядом со старым приведет к разнице диаметров. Барабан перекосится, нагрузка ляжет на новую деталь, а из-за разницы линейных скоростей возникнет проскальзывание. Итог предсказуем: новый ролик быстро приобретет ту же форму, что и старый.
На что обращать внимание при подборе запчастей
Завод-изготовитель миксера обычно указывает каталожные номера деталей, но на рынке широко представлены аналоги. Выбирая замену, стоит оценивать не только геометрию.
- Материал и термообработка. Оптимальный вариант — сталь 45 или 40Х с объемной закалкой и низким отпуском. Твердость поверхности должна составлять HRC 45–50. Если твердость ниже, ролик сотрется за сезон. Если выше — пойдет сетка трещин от усталости.
- Ширина профиля. Ролик должен быть равен или чуть шире бандажа (с учетом допуска на осевое перемещение). Слишком узкий ролик создаст повышенное давление, слишком широкий — приведет к кромочным нагрузкам при малейшем перекосе.
- Качество уплотнений. Подшипниковый узел должен иметь надежную защиту (лабиринтные кольца плюс армированная манжета). Цементная пыль обладает высокой проникающей способностью, и дешевые сальники быстро ее пропустят.
Резюме: ресурс узла зависит от своевременности
Опорный ролик — это не та деталь, которую можно эксплуатировать до полного разрушения. Заклинивание ролика на ходу может повредить бандаж, сопряжённые детали и элементы опоры. Регулировка эксцентриков — полезный инструмент поддержания работоспособности, но она не отменяет законы сопромата. Как только геометрия контакта нарушена, а биение не устраняется поворотом оси, деталь должна быть заменена. Своевременная диагностика и соблюдение правил монтажа сохраняют ресурс не только самих роликов, но и дорогостоящего бандажа барабана.
